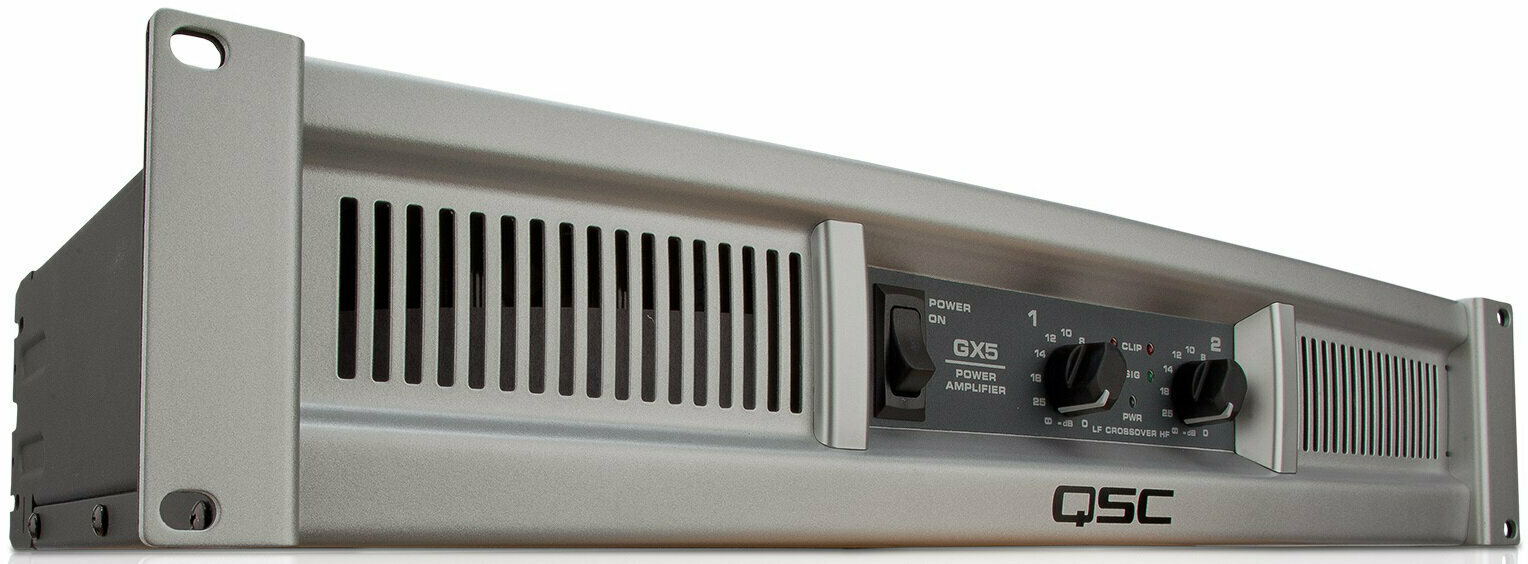

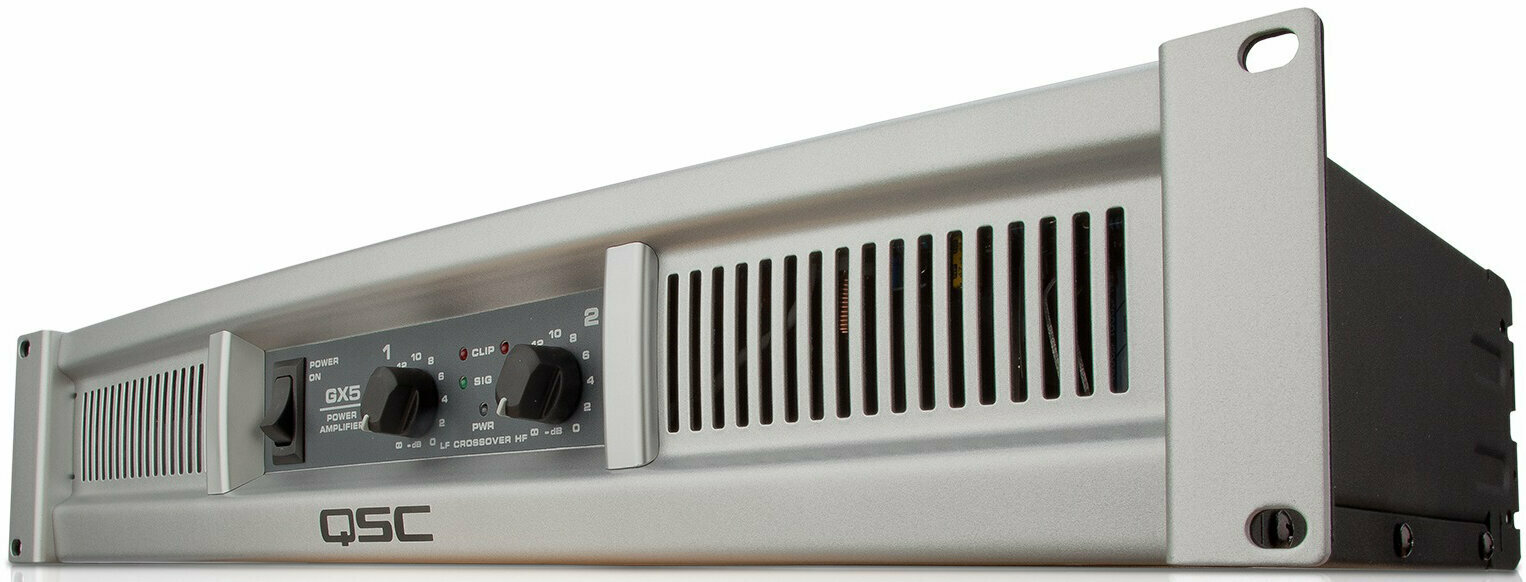

QSC GX5 Końcówka mocy

Wzmacniacze serii GX zapewniają wystarczająco duży poziom mocy do właściwego zasilenia popularnych zestawów głośnikowych, które są używane przez artystów estradowych. Wielu producentów zestawów głośnikowych zaleca używanie wzmacniacza o mocy wyjściowej równej mocy muzycznej "Program (Music) Power" głośników lub też o mocy dwukrotnie wyższej (2 x) niż moc ciągła RMS "Continuous (RMS) Power".

Wzmacniacz mocy model GX5 jest zoptymalizowany pod kątem współpracy z głośnikami o mocy muzycznej 500 W. Właściciele popularnych zestawów głośnikowych o impedancji 4 omów (dual-woofer, modele dwudrożne) odnajdą w modelu GX5 idealną moc 700 W (4 omy). Model GX5 korzysta z systemu pracującego w trybie Class H, bazującego na kluczowych elementach, które są wykorzystywane w seriach PL (PLX, PL3, CX, DCA). Dzięki temu uzyskano niemalże podwojenie mocy przy zachowaniu tych samych wymiarów oraz masy. Doświadczenia konstruktorskie oraz wiedza specjalistyczna firmy QSC pozwalają przekształcać szyny zasilające z low-power na high-power w czasie krótszym niż milionowa część sekundy, a dzięki temu moc wyjściowa jest zawsze na odpowiednim poziomie, bez niepotrzebnych strat.

W modelu GX5 zastosowano wysokiej jakości toroidalne transformatory mocy w celu zapewnienia niezawodnej pracy w "wadze średniej". Wentylatory o zmiennej prędkości przemieszczają strumień chłodnego powietrza w poprzek wzmacniacza, najpierw nad transformatorem mocy, następnie przez wentylator i w dalszej kolejności nad radiatorami. Takie rozwiązanie pozwala na utrzymanie niskiej temperatury pracy transformatora i jednocześnie na zastosowanie pełnowymiarowych radiatorów w obudowach o zmniejszonych wymiarach.

Zabezpieczenie GuardRail przekazuje pełną moc szczytową przy jednoczesnym ograniczeniu szkodliwych sygnałów powodujących przeciążenia. W przypadku występowania nadmiernego ograniczania poziomu sygnału lub też skrajnego przegrzania, system GuardRail zmniejsza wzmocnienie do poziomu pozwalającego na zapewnienie integralności materiału muzycznego, zabezpiecza głośniki przed uszkodzeniami i pozwala na pracę całego systemu bez występowania nieprofesjonalnych zniekształceń sygnałów lub też automatycznego wyłączania się poszczególnych urządzeń.

Aktywna zwrotnica - Crossover Subwoofer/Satelita

Zastosowanie subwoofera zmniejsza obciążenie głośników szerokopasmowych i pozwala na ich głośniejszą pracę lub też na zastosowanie mniejszych głośników do wykonywania tej samej pracy. Wzmacniacze serii GX posiadają możliwość pracy w tym trybie dzięki zastosowaniu crossovera, który rozdziela pełnopasmowy sygnał odbierany na wejściu kanału 1 (Ch 1) i przekazuje częstotliwości od 20 do 100 Hz na tor subwoofera (Ch 1), a częstotliwości od 100 Hz do 20 kHz na tor satelity (Ch 2). Kontrolery wzmocnienia umieszczone na ścianie przedniej służą do równoważenia sygnału przekazywanego do subwoofera oraz satelity. Natomiast GuardRail optymalizuje moc szczytową indywidualnie dla subwoofera i satelity w celu zapewnienia najlepszego zakresu dynamiki oraz energii muzycznej.

CHARAKTERYSTYKA
- Moc wyjściowa dopasowana do wielu popularnych zestawów głośnikowych używanych przez artystów.
- Zoptymalizowane pod kątem maksymalnego wykorzystania jakości brzmieniowej systemów głośnikowych o impedancji 4 oraz 8 omów.
- Wejścia: XLR, 1/4" TRS oraz phono w celu zapewnienia kompatybilności z różnego typu źródłami sygnałów.
- Wyjścia: Speakon® combo akceptujące wtyki 1/4" (TS) lub wtyki Speakon 2-polowe oraz 4- polowe (łączące tylko dwa styki). Złącza śrubowe pozwalają na wykorzystanie wzmacniaczy do współpracy z innego typu systemami głośnikowymi.
- Minimalna głębokość obudowy (10.1" / 257 mm) pozwalająca na zamontowanie wzmacniacza w tanich rackach efektowych.
- Niewielka masa własna - w przypadku GX3 oraz GX5 mniejsza niż 12.5 kg. Model GX7 waży tylko 7 kg*.
- Kontrolery wzmocnienia z zapadkami pozycji pozwalające na precyzyjne ustawienie wzmocnienia.
- Układ GuardRail™ automatycznie zabezpieczający wzmacniacz oraz głośniki przed uszkodzeniami wskutek nadmiernego wzrostu temperatury pracy lub przeciążenia, bez konieczności jego wyłączenia podczas występu.
- Kontrolki LED umieszczone na ścianie przedniej służące do monitorowania stopnia wzmocnienia, obecności sygnału oraz obcinania sygnału.
- Wbudowana aktywna zwrotnica (crossover) pozwalająca na pracę wzmacniacza w trybie Subwoofer/Satelita.
- 8 omów / 1 kHz (obydwa kanały aktywne) - 500W
- 8 omów / 1 kHz (jeden kanał aktywny) - 600W
- 4 omy / 1 kHz (obydwa kanały aktywne) - 700W
- 4 omy / 1 kHz (jeden kanał aktywny)  - 850W
- Zabezpieczenie wzmacniacza oraz obciążenia  przeciwzwarciowe, otwartego obwodu, termiczne, przeciw częstotliwościom radiowym, zabezpieczenie obciążenia przed prądem stałym
- Kontrolery oraz wskaźniki na ścianie przedniej  Kontroler wzmocnienia, 21 zapadek, Czerwone kontrolki LED Clip, 0.1% próg THD, Zielone kontrolki LED sygnału, próg graniczny -35 dB, Niebieska kontrolka LED zasilania, AC on
- Wymiary  Wysokość: 3.5" (89 mm) 2RU x Szerokość: 19" (483 mm) xGłębokość: 10.1" (257 mm)
- Waga  Netto: 12.6 kg / Transportowa: 14.1 kg
